鎂合金作為最輕的工程金屬材料，以其優(yōu)異的比強(qiáng)度、良好的鑄造性能和電磁屏蔽性能，在航空航天、汽車、3C電子等領(lǐng)域展現(xiàn)出巨大的應(yīng)用潛力。然而，鎂合金的高化學(xué)活性、固有的材料缺陷以及在加工成型過程中引入的工藝缺陷，嚴(yán)重制約了其表面處理涂層的性能，尤其是耐蝕性和裝飾性。這兩項性能是鎂合金構(gòu)件能否滿足實際應(yīng)用需求的關(guān)鍵指標(biāo)。深入理解鎂合金本體特性及加工工藝對涂層性能的影響機(jī)制，并采取針對性的優(yōu)化措施，對于提升鎂合金產(chǎn)品的可靠性和市場競爭力至關(guān)重要。

一、鎂合金本體固有特性的核心影響：涂層性能的先天制約因素

鎂合金自身的化學(xué)與物理特性，構(gòu)成了影響其表面處理性能的根本基礎(chǔ)，這些固有缺陷在后續(xù)涂層制備中難以完全消除，并成為性能瓶頸的根源。其核心影響主要體現(xiàn)在耐蝕性和裝飾性兩個關(guān)鍵維度。

（一）對涂層耐蝕性的決定性影響

? 高化學(xué)活性與負(fù)電性：鎂的標(biāo)準(zhǔn)電極電位極低（-2.37 V vs.

SHE），是常用工程金屬中化學(xué)活性最高的材料之一。這種特性使得鎂合金基體極易發(fā)生電化學(xué)腐蝕。任何涂層中的微小缺陷（如針孔、劃痕）都會成為腐蝕的起點(diǎn)，一旦腐蝕介質(zhì)（如Cl?離子、水汽）到達(dá)基體界面，腐蝕便會快速發(fā)生并可能沿界面擴(kuò)展，導(dǎo)致涂層鼓泡、剝離，最終防護(hù)失效。

? 自然氧化膜的結(jié)構(gòu)缺陷：鎂合金表面暴露在空氣中會迅速形成一層氧化膜。然而，這層氧化膜的Pilling-Bedworth

(P-B)

比（氧化物體積與生成該氧化物的金屬體積之比）僅為約0.81（小于1）。P-B比小于1意味著氧化膜無法完全覆蓋金屬表面，且內(nèi)部存在拉應(yīng)力，導(dǎo)致氧化膜結(jié)構(gòu)疏松、多孔、附著力差，無法有效隔絕腐蝕介質(zhì)。這層疏松的氧化膜若在表面處理前未被有效去除或轉(zhuǎn)化，將成為涂層與基體之間的弱邊界層，嚴(yán)重影響涂層的附著力和防護(hù)性能。

? 雜質(zhì)元素引發(fā)的微電偶腐蝕：鎂合金原材料或熔煉過程中殘留的微量重金屬雜質(zhì)元素（如Fe、Ni、Cu、Co等），即使含量極低（ppm級別），也會在鎂基體中形成陰極性第二相。這些第二相與鎂基體（陽極）之間形成高效的微電偶腐蝕電池，顯著加速鎂基體的局部溶解腐蝕。在涂層存在缺陷或薄弱區(qū)域時，這種局部腐蝕會優(yōu)先發(fā)生并迅速擴(kuò)展，導(dǎo)致點(diǎn)蝕、坑蝕，嚴(yán)重削弱涂層的整體防護(hù)效果和壽命。因此，對鎂合金原材料純度的嚴(yán)格控制（如高純鎂合金AZ91D

HP）至關(guān)重要。

（二）對涂層裝飾性的直接影響

未經(jīng)充分精加工的鎂合金鑄錠、鑄件或擠壓型材，其原始表面常存在各種缺陷，如鑄造氣孔、縮松、夾渣、冷隔、原生氧化皮以及較高的宏觀和微觀粗糙度。這些缺陷和不平整性導(dǎo)致后續(xù)涂層的覆蓋不均勻。涂層在缺陷處（如氣孔邊緣）可能發(fā)生“回縮”現(xiàn)象，形成縮孔或露底；在粗糙峰谷處，涂層厚度分布不均，影響外觀的平整度和光澤度。此外，深孔或縫隙中的氣體在涂裝烘烤時膨脹，可能形成氣泡，破壞涂層外觀的完整性。這些缺陷使得鎂合金構(gòu)件難以達(dá)到高端電子產(chǎn)品或汽車外飾件所要求的精致、均勻、高光澤的表面裝飾效果。

二、加工成型工藝的關(guān)鍵影響：后天缺陷的引入與放大

從原材料到最終產(chǎn)品的加工流程（包括鑄造、塑性成型、切削加工、連接、熱處理等），不僅可能放大鎂合金的固有缺陷，還會引入新的表面和次表面缺陷，這些都對后續(xù)表面處理涂層的性能構(gòu)成嚴(yán)峻挑戰(zhàn)，同樣從耐蝕性和裝飾性兩方面產(chǎn)生顯著影響。

（一）對涂層耐蝕性的工藝影響

? 引入腐蝕起始點(diǎn)和應(yīng)力集中源：鑄造過程中的冷隔、熱裂、氣孔、夾雜物；沖壓、鍛造過程中的折疊、開裂；焊接過程中的熱影響區(qū)組織變化、微裂紋、氣孔；機(jī)加工過程中的毛刺、微裂紋、深而尖銳的刀痕。這些加工缺陷破壞了基體表面的連續(xù)性，成為腐蝕介質(zhì)優(yōu)先侵入的通道和應(yīng)力集中點(diǎn)。涂層難以完全填充或覆蓋這些缺陷，尤其是深而窄的縫隙或裂紋尖端。腐蝕一旦在缺陷處萌生，很容易沿著缺陷擴(kuò)展，并可能導(dǎo)致涂層從缺陷處開始剝離（filiform corrosion）。此外，這些缺陷也是涂層膜下腐蝕（underfilm

corrosion）的常見起點(diǎn)。

? 表面污染降低界面結(jié)合力：加工過程中使用的切削液、潤滑劑、防銹油、指紋汗?jié)n、灰塵以及加工過程中產(chǎn)生的金屬碎屑、氧化物（氧化皮）等污染物，若在表面處理前的清洗和預(yù)處理環(huán)節(jié)未被徹底清除，會殘留在基體表面。這些污染物阻礙了涂層（無論是轉(zhuǎn)化膜、微孤氧化還是有機(jī)涂層）與鎂合金基體之間形成牢固的化學(xué)鍵或物理錨合，導(dǎo)致界面結(jié)合力（附著力）顯著下降。附著力差的涂層在受到環(huán)境應(yīng)力（如溫度變化、機(jī)械沖擊）或腐蝕介質(zhì)滲透時，極易發(fā)生鼓泡、起皮甚至大面積脫落，使防護(hù)功能完全喪失。

? 殘余應(yīng)力誘發(fā)涂層開裂和失效：不當(dāng)?shù)募庸すに噮?shù)（如過高的切削速度、過大的冷變形量、不合理的焊接熱輸入、不均勻的冷卻）以及熱處理制度（如淬火速度過快）會在鎂合金構(gòu)件內(nèi)部和表面引入顯著的殘余拉應(yīng)力。這些殘余應(yīng)力在涂層施加后（尤其是具有一定剛性的涂層如微孤氧化陶瓷涂層）或在服役過程中（如溫度變化、機(jī)械載荷）可能釋放，導(dǎo)致基體或涂層本身發(fā)生微裂紋。這些微裂紋為腐蝕介質(zhì)提供了直達(dá)基體的通道，加速腐蝕進(jìn)程，并可能導(dǎo)致涂層的脆性開裂和剝落。

（二）對涂層裝飾性的工藝影響

? 表面平整度與光潔度受損：切削、磨削、拋光等工序若控制不當(dāng)（如選用粒度不合適的砂輪、拋光壓力過大、工藝路線不合理），會在表面留下肉眼可見的劃痕、刀紋、顫振紋、磨痕或造成表面凹凸不平（橘皮效應(yīng)）。即使后續(xù)涂覆較厚的涂層（如電泳漆、粉末涂料），這些較深的機(jī)械損傷痕跡也很難被完全掩蓋，會在涂層表面“透顯”出來（telegraphing），嚴(yán)重影響產(chǎn)品的外觀平整度、光滑度和視覺質(zhì)感。對于需要高光表面的裝飾件（如筆記本外殼、相機(jī)骨架），這種影響尤為突出。

? 加工氧化與鈍化層不均影響著色：在涉及高溫的加工過程（如鑄造、熱處理、焊接）或某些機(jī)械加工（如干式切削）中，如果環(huán)境控制不當(dāng)（如氧化性氣氛），鎂合金表面會形成一層不均勻的、厚度不一的氧化層或鈍化層。這層氧化物的存在狀態(tài)（成分、厚度、連續(xù)性）會顯著影響后續(xù)化學(xué)轉(zhuǎn)化處理、陽極氧化或直接著色處理的效果。不均勻的氧化層會導(dǎo)致轉(zhuǎn)化膜顏色深淺不一、陽極氧化膜厚薄不均、著色涂層（如電泳漆）出現(xiàn)色差、斑駁或發(fā)花現(xiàn)象，使得最終產(chǎn)品的外觀顏色和光澤度無法達(dá)到均勻一致的高裝飾性要求。

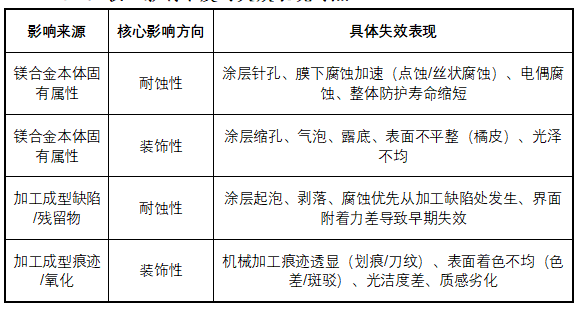

（三）核心影響維度與失效表現(xiàn)對照

三、優(yōu)化路徑與先進(jìn)解決方案：突破性能瓶頸的關(guān)鍵

針對鎂合金固有缺陷和加工工藝帶來的挑戰(zhàn)，行業(yè)已發(fā)展出系統(tǒng)化的優(yōu)化策略和創(chuàng)新的表面處理技術(shù)，以提升涂層的耐蝕性和裝飾性，具體可從源頭控制、工藝管控和技術(shù)創(chuàng)新三個層面推進(jìn)。

（一）源頭控制與材料優(yōu)選

? 高純度合金選擇與雜質(zhì)控制：嚴(yán)格選用Fe、Ni、Cu、Co等有害雜質(zhì)含量極低的高純度鎂合金牌號（如AZ91D HP, AM60

HP, AM50

HP）。在熔煉和鑄造過程中采用高純保護(hù)氣體（如SF6/CO?混合氣體）、精煉除氣、過濾除渣等措施，最大限度降低雜質(zhì)元素含量，減少微電偶腐蝕源。

? 合金化設(shè)計優(yōu)化：通過添加合金元素（如Al, Zn,

RE元素）改善合金的耐蝕性和加工性能，或開發(fā)新型耐蝕鎂合金（如Mg-Al-RE系），從材料本身提升抗腐蝕能力和表面成型質(zhì)量，為后續(xù)涂層處理奠定良好基礎(chǔ)。

（二）加工工藝精細(xì)化與過程管控

? 優(yōu)化成型工藝參數(shù)：嚴(yán)格控制鑄造溫度、速度、壓力；優(yōu)化塑性成型的模具設(shè)計、變形量、速度；采用合適的焊接方法和參數(shù)（如激光焊、攪拌摩擦焊）以減小熱影響區(qū)和焊接缺陷；制定合理的熱處理制度以消除或均勻化殘余應(yīng)力，減少工藝缺陷的產(chǎn)生。

? 提升機(jī)加工表面質(zhì)量：選用合適的刀具、切削參數(shù)（速度、進(jìn)給、切深）和冷卻潤滑方式（推薦使用低殘留、易清洗的環(huán)保型切削液），采用多級拋光工藝（粗拋、精拋、鏡面拋）以獲得高光潔度、低損傷的表面。對于關(guān)鍵裝飾面，可采用精密磨削、研磨或拋光，減少表面缺陷和粗糙度。

（三）應(yīng)用先進(jìn)的復(fù)合型表面處理技術(shù)

傳統(tǒng)的單一表面處理技術(shù)難以同時解決耐蝕性和裝飾性的雙重需求，因此復(fù)合型表面處理技術(shù)成為行業(yè)發(fā)展趨勢。其中，高性能轉(zhuǎn)化膜技術(shù)的創(chuàng)新尤為突出：傳統(tǒng)的鉻酸鹽轉(zhuǎn)化膜雖有效但環(huán)保性差，無鉻轉(zhuǎn)化技術(shù)如磷酸鹽-高錳酸鹽體系、稀土鹽轉(zhuǎn)化、鈦/鋯基轉(zhuǎn)化膜等得到廣泛發(fā)展。

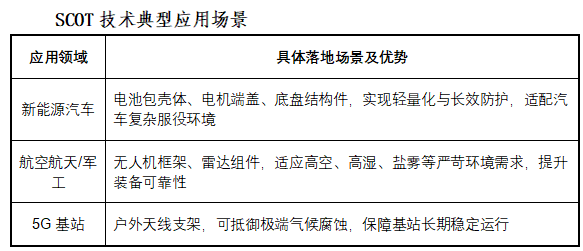

特別值得一提的是合肥華清高科鎂合金自修復(fù)/復(fù)合氧化（SCOT）這類創(chuàng)新技術(shù)，近期該技術(shù)實現(xiàn)重大突破：經(jīng)第三方權(quán)威檢測，SCOT膜層中性鹽霧實驗（NSS）穩(wěn)定達(dá)到1440小時（60天）無基體腐蝕及起泡，刷新全球鎂合金表面處理耐蝕性能紀(jì)錄。SCOT膜層具有“自修復(fù)”特性，意味著當(dāng)涂層發(fā)生微小損傷時，膜層中的活性成分（如特定的緩蝕劑或離子）能遷移至損傷處，通過化學(xué)反應(yīng)重新形成保護(hù)層，阻止腐蝕蔓延。此外，該技術(shù)采用無鉻環(huán)保配方工藝，兼具低能耗、低成本、易規(guī)?；慨a(chǎn)的優(yōu)勢，實現(xiàn)了性能、環(huán)保與經(jīng)濟(jì)性的統(tǒng)一。這種復(fù)合型技術(shù)的應(yīng)用，能有效彌補(bǔ)鎂合金固有缺陷和加工缺陷帶來的不足，徹底打破鎂合金“不耐腐蝕”的行業(yè)瓶頸。

四、結(jié)論

鎂合金固有的高活性、氧化膜缺陷及雜質(zhì)敏感性，以及加工過程中不可避免引入的表面缺陷、污染物和殘余應(yīng)力，是制約其表面處理涂層耐蝕性和裝飾性能的核心因素。這些因素主要通過影響基體的微觀結(jié)構(gòu)完整性、表面清潔度、平整度及缺陷分布，進(jìn)而決定了涂層成膜的質(zhì)量、均勻性、附著力和長期穩(wěn)定性。

解決這一難題需要系統(tǒng)性的工程方法：從源頭選擇高純度材料并優(yōu)化合金設(shè)計，減少先天缺陷；在加工環(huán)節(jié)精細(xì)控制工藝參數(shù)，力求獲得高質(zhì)量、低損傷、清潔的表面，降低后天缺陷的影響；在表面處理前實施嚴(yán)格徹底的預(yù)處理，為涂層附著創(chuàng)造良好條件；并最終采用先進(jìn)的、特別是具有復(fù)合功能和自愈特性的表面處理技術(shù)（SCOT）。

通過這些綜合措施，才能有效克服鎂合金的先天不足和后天加工帶來的挑戰(zhàn)，尤其是合肥華清高科SCOT技術(shù)實現(xiàn)1440小時鹽霧耐蝕的突破，將涂層防護(hù)壽命提升至新高度，滿足高端應(yīng)用需求的精致、均勻、耐久性需求，從而充分釋放鎂合金在輕量化應(yīng)用中的巨大潛力，有力推動我國鎂合金高端化、規(guī)?；瘧?yīng)用，助力高端制造業(yè)輕量化升級。
